磁性流體過濾器

型號：JTGCX

品牌：JHENTEN

流體管道除鐵器
JTGCX磁性流體過濾器是一款應用于流體,半流體等不同粘性的流體物料中,去除鐵雜質和其他鐵磁性微粒,使物料保持清潔,同時又起到保護下游生產設備的作用。

詳情描述

JTGTF管式過濾器采用多道拋光處理，保證物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求，全鏡面拋光

產品特色

筒體內外表面采用鏡面拋光，物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求
利用法蘭，快裝，螺栓板或者快速釋放夾扣等設計，可以輕松安裝，取出和清理磁性部件
合理的結構設計，確保最好的除鐵效果的同時不妨礙物料的流動

典型的應用

用于食品飲料、金屬加工、制藥、陶瓷、造紙、化妝品、精細化工等行業，保護關鍵設備免受鐵質顆粒的破壞

表面處理

處理類型	機械拋光、電解拋光、噴砂、酸洗
拋光精度	內壁0.6μm，外壁0.8μm

操作條件

最大操作壓力	0.6MPa、1.0MPa
最大操作溫度	150℃

材料

過濾器殼體	304、316L
密封圈	EPDM、PTFE、Viton、Sililone

連接

殼體連接	快裝（0.6MPa）、法蘭（快速釋放夾扣，1.0MPa）
進出口N1、N2	法蘭、快裝、螺紋

產品結構

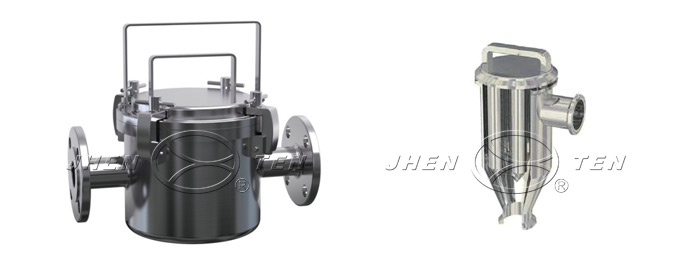

JTGCXA系列 JTGCXB系列

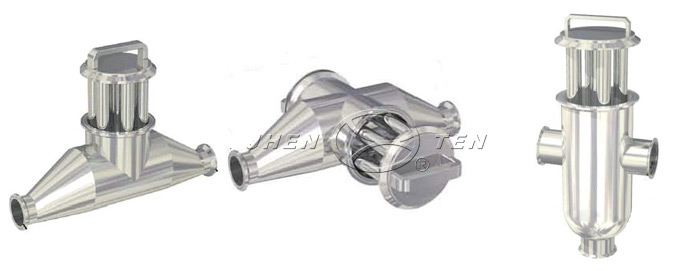

JTGCXC系列 JTGCXD系列 JTGCXE系列

尺寸參數

筒體直徑	磁棒數	進出口N1、N2尺寸	磁棒
			直徑	長度
Φ50	1	1”/1.5”	Φ20	6”/8”/10”
Φ114	4、5	1”/1.5”/2”/2.5”
Φ159	6、7	1.5”/2”/2.5”/3”
Φ190	9	2”/2.5”/3”/4”

進出口3”以下采用快裝，3”和4”采用法蘭，可根據客戶要求定制。尺寸為近似值。僅供參考。

選型表

	［系列編號］	［磁棒數量］	［磁棒型號］	［殼體材料］	［進出口連接］	［密封圈］
JTGCX	A	9R	206	4	F	S
	A=A系列	1R=1芯	206、208、210	4= 304	F=法蘭	E=EPDM
	B=B系列	4R=4芯/5芯	例：206，其中2表示直徑Φ20mm，06表示長度6”的磁棒	6= 316L	K=快裝	P=PTFE
	C=C系列	7R=6芯/7芯			L=螺紋	V=Viton
	D=D系列	9R=9芯				S=Sililone
	E=E系列
