芯式過濾器
精密液體過濾器
型號：JTGJM
品牌：JHENTEN
大流量的衛生級過濾器
JTGJM精密液體過濾器是大流量多芯衛生級液體過濾器，可滿足不同大小的流量要求
整體結構按照衛生級要求設計制造；結構無衛生死角、符合“GMP”規范要求，易清洗；排液徹底，無殘液顧慮 對于部分清洗非?？量痰膽?yīng)用，可將過濾器的花盤做成拆卸式，實現全角度清洗
產品特色
超高的拋光等級，內壁采用達到0.3μm，外壁達到0.4μm，絕對衛生級拋光
處理流量大，緊湊設計節約空間
側進底出的設計確保液體介質可被完全排放，同時采用了正切位出口供選擇，使得排污徹底，工人操作方便
15芯以上過濾器殼體可采用轉臂+環首螺栓設計或快開設計，操作方便，經濟實用
典型的應用
醫藥行業：各種抗菌素等藥液的過濾
食品飲料業：酒類、礦泉水、飲用水的過濾
石油工業：油田注水過濾
電子工業：高純水過濾
化學工業：各種有機溶劑、酸、堿液的過濾
表面處理
處理類型 | 機械拋光、電解拋光 |
拋光精度 | 內壁0.3μm，外壁0.4μm |
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 150℃ |
滅菌 | 在線或蒸汽滅菌：121℃/30min |
材料
過濾器殼體 | 304、316L |
排氣、液閥 | 304、316L |
吊環螺栓 | 304 |
支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭（吊環螺栓） |
進出口N1、N2 | 快裝 |
壓力表N3(選配) | 1.5”快裝 |
排氣閥N4(選配) |
1/2”快裝（12芯以下） |
排液閥N5(選配) |
1/2”快裝（3芯） |
濾芯接頭形式 | 222型、226型、DOE型 |

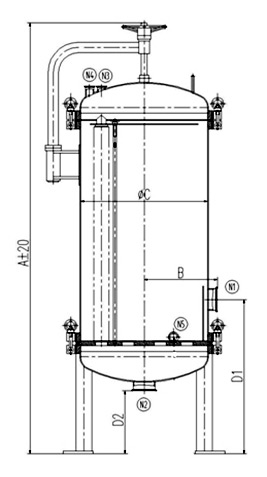

產品結構
尺寸參數 | 3芯（4芯） | 5芯（6芯） | ||||
20” | 30” | 40” | 20” | 30” | 40” | |
A：總高（不含壓力表） | 1123 | 1373 | 1623 | 1145 | 1395 | 1645 |
B：進口中心距 | 142 | 165 | ||||
C：直徑 | Φ204 | Φ250 | ||||
D1：進口N1離地高度 | 540 | 660 | ||||
D2：出口N2離地高度 | 300 | 300 | ||||
進出口N1、N2尺寸 | 1.5”/2” | 1.5”/2”/2.5” | ||||
7芯 | 8芯 | ||||
20” | 30” | 40” | 20” | 30” | 40” |
1145 | 1395 | 1645 | 1170 | 1420 | 1670 |
176.5 | 190 | ||||
Φ273 | Φ300 | ||||
660 | 660 | ||||
300 | 300 | ||||
1.5”/2”/2.5” | 1.5”/2”/2.5”/3” | ||||
9芯（10芯） | 12芯（11芯） | ||||
20” | 30” | 40” | 20” | 30” | 40” |
1170 | 1420 | 1670 | 1170 | 1420 | 1670 |
202.5 | 215 | ||||
Φ325 | Φ350 | ||||
660 | 660 | ||||
300 | 300 | ||||
1.5”/2”/2.5”/3” | 1.5”/2”/2.5”/3” | ||||
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。
產品結構
尺寸參數 | 15芯（18芯） | 21芯 | 24芯（27/30芯） |
40” | 40” | 40” | |
A：總高（不含壓力表） | 1947 | 1959 | 2026 |
B：進口中心距 | 240 | 265 | 290 |
C：直徑 | Φ400 | Φ450 | Φ500 |
D1：進口N1離地高度 | 682 | 694 | 714 |
D2：出口N2離地高度 | 300 | ||
進出口N1、N2尺寸 | 3”/3.5”/4” | ||
36芯 | 42芯 | 48芯（54芯） |
40” | 40” | 40” |
2036 | 2044 | 2067 |
315 | 340 | 365 |
Φ550 | Φ600 | Φ650 |
729 | 734 | 744 |
300 | ||
3”/3.5”/4” | ||
56芯 |
40” |
2162 |
390 |
Φ700 |
808 |
350 |
3”/3.5”/4” |
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。
選型表
［濾芯數量］ | ［濾芯型號］ | ［濾芯接頭］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | ||
JTGJM | 12R | 20 | S | 4 | K | E | |
3R=3芯 | 21R=21芯 | 20=20”濾芯 | S=226型 | 4= 304 | K=快裝 | E=EPDM | |
5R=5芯 | 24R=24芯 | 30=30”濾芯 | T=222型 | 6= 316L | P=PTFE | ||
7R=7芯 | 36R=36芯 | 40=40”濾芯 | D=DOE型 | V=Viton | |||
8R=8芯 | 42R=42芯 | S=Sililone | |||||
9R=9芯 | 48R=48芯 | ||||||
12R=12芯 | 56R=56芯 | ||||||
15R=15芯 | |||||||
