芯式過濾器
工業級精密過濾器
型號：JTGSF
品牌：JHENTEN
大流量的工業級過濾器
JTGSF工業級精密過濾器是專門為工業過濾領域所設計的精密過濾器，可廣泛應用于各類化工料液中，滿足不同大小的流量要求
采用側進下出的流體方式，確保在更換濾芯過程中，料液不會溢出，造成污染；過濾器可做三段式結構，筒體上下開口，花盤可拆卸，實現過濾器全可拆卸，特別適用于個別對清洗要求嚴格的操作環節 JTGSF多芯工業級液體過濾器采用多道拋光處理，保證物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求，全鏡面拋光，完全可以應用在高精度料液過濾
226型/222型濾芯
產品特色
筒體可做成上下開口的形式，即方便更換濾芯，又能實現側底清洗
過濾器花盤可做成拆卸式，實現側底清洗
配有雙排液口形式，分別在筒體的花盤上部和過濾器的底部，排液方便、側底
側進底出的設計確保液體介質可被完全排放，同時采用了正切位出口供選擇，使得排污徹底，工人操作方便
15芯以上過濾器殼體可采用轉臂+環首螺栓設計或快開設計，操作方便，經濟實用
典型的應用
水處理：各種水質的過濾
食品飲料業：酒類、礦泉水、飲用水的過濾
化學工業：各種有機溶劑、酸、堿液的過濾
表面處理
處理類型 | 機械拋光、電解拋光 |
拋光精度 | 內壁0.3μm，外壁0.4μm |
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 150℃ |
材料
過濾器殼體 | 304、316L |
排氣、液閥 | 304、316L |
吊環螺栓 | 304 |
支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭（吊環螺栓） |
進出口N1、N2 | 快裝 |
壓力表N3(選配) | 1.5”快裝 |
排氣閥N4(選配) |
1/2”快裝（12芯以下） |
排液閥N5(選配) | 1”快裝 |
濾芯接頭形式 | 222型、226型、DOE型 |

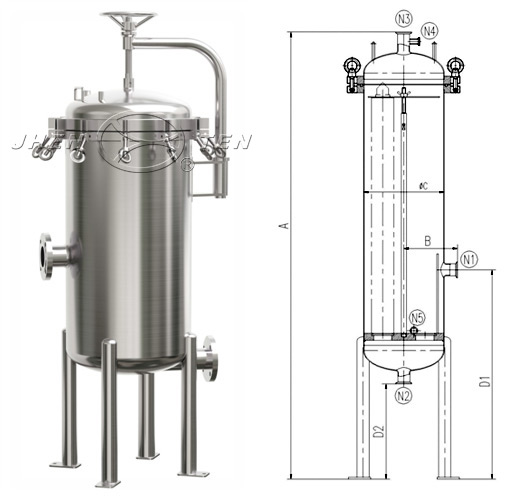

產品結構
DOE型濾芯
尺寸參數 | 3芯（4芯） | 5芯（6芯） | ||||
20” | 30” | 40” | 20” | 30” | 40” | |
A：總高（不含壓力表） | 1123 | 1373 | 1623 | 1145 | 1395 | 1645 |
B：進口中心距 | 142 | 165 | ||||
C：直徑 | Φ204 | Φ250 | ||||
D1：進口N1離地高度 | 540 | 660 | ||||
D2：出口N2離地高度 | 300 | 300 | ||||
進出口N1、N2尺寸 | 1.5”/2” | 1.5”/2”/2.5” | ||||
7芯 | 8芯 | ||||
20” | 30” | 40” | 20” | 30” | 40” |
1145 | 1395 | 1645 | 1170 | 1420 | 1670 |
176.5 | 190 | ||||
Φ273 | Φ300 | ||||
660 | 660 | ||||
300 | 300 | ||||
1.5”/2”/2.5” | 1.5”/2”/2.5”/3” | ||||
9芯（10芯） | 12芯（11芯） | ||||
30” | 40” | 20” | 30” | 40” | |
1420 | 1670 | 1170 | 1420 | 1670 | |
202.5 | 215 | ||||
Φ325 | Φ350 | ||||
660 | 660 | ||||
300 | 300 | ||||
1.5”/2”/2.5”/3” | 1.5”/2”/2.5”/3” | ||||
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。

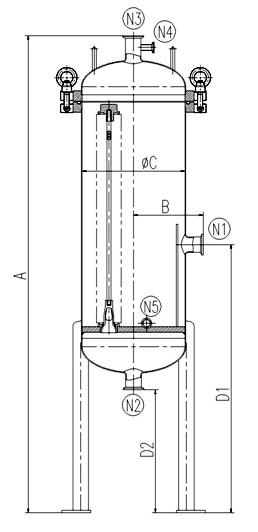

產品結構
尺寸參數 | 3芯（4芯/5芯） | 6芯 | ||||
20” | 30” | 40” | 20” | 30” | 40” | |
A：總高（不含壓力表） | 1123 | 1373 | 1623 | 1123 | 1373 | 1623 |
B：進口中心距 | 142 | 149.5 | ||||
C：直徑 | Φ204 | Φ219 | ||||
D1：進口N1離地高度 | 530 | |||||
D2：出口N2離地高度 | 300 | 300 | ||||
進出口N1、N2尺寸 | 1.5”/2” | 1.5”/2”/2.5” | ||||
7芯（8芯） | 9芯 | ||||
20” | 30” | 40” | 20” | 30” | 40” |
1163 | 1413 | 1663 | 1170 | 1420 | 1670 |
165 | 176.5 | ||||
Φ250 | Φ273 | ||||
650 | |||||
300 | 300 | ||||
1.5”/2”/2.5” | 1.5”/2”/2.5”/3” | ||||
10芯（11芯/12芯） | ||
20” | 30” | 40” |
1170 | 1420 | 1670 |
190 | ||
Φ300 | ||
650 | ||
300 | ||
1.5”/2”/2.5”/3” | ||
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。

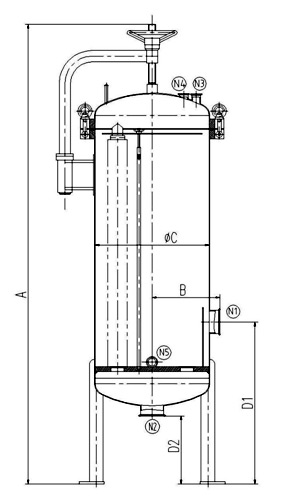

產品結構
尺寸參數 | 15芯（18芯） | 21芯 | 24芯（27/30芯） |
40” | 40” | 40” | |
A：總高（不含壓力表） | 1947 | 1959 | 2026 |
B：進口中心距 | 240 | 265 | 290 |
C：直徑 | Φ400 | Φ450 | Φ500 |
D1：進口N1離地高度 | 682 | 694 | 714 |
D2：出口N2離地高度 | 300 | ||
進出口N1、N2尺寸 | 3”/3.5”/4” | ||
36芯 | 42芯 | 48芯（54芯） |
40” | 40” | 40” |
2036 | 2044 | 2067 |
315 | 340 | 365 |
Φ550 | Φ600 | Φ650 |
729 | 734 | 744 |
300 | ||
3”/3.5”/4” | ||
56芯 |
40” |
2162 |
390 |
Φ700 |
808 |
350 |
3”/3.5”/4” |
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。
選型表
［濾芯數量］ | ［濾芯型號］ | ［濾芯接頭］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | ||
JTGSF | 12R | 20 | S | 4 | K | E | |
3R=3芯 | 21R=21芯 | 20=20”濾芯 | S=226型 | 4= 304 | K=快裝 | E=EPDM | |
5R=5芯 | 24R=24芯 | 30=30”濾芯 | T=222型 | 6= 316L | F=法蘭 | P=PTFE | |
7R=7芯 | 36R=36芯 | 40=40”濾芯 | D=DOE型 | L=螺紋 | V=Viton | ||
8R=8芯 | 42R=42芯 | S=Sililone | |||||
9R=9芯 | 48R=48芯 | ||||||
12R=12芯 | 56R=56芯 | ||||||
15R=15芯 | |||||||
