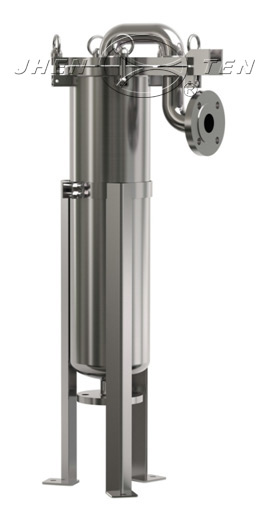

頂入式袋式過濾器

型號：JTGDD

品牌：JHENTEN

結構最合理的單袋式過濾器
JTGDD頂入式袋式過濾器，一款配合濾袋使用的袋式過濾器，用于一些粗過濾及預過濾環節

詳情描述

側面入口進入，再從頂部進入濾袋內的設計，能自動分壓，不會產生紊流，減少壓力損失，有效保護濾袋
頂蓋全面壓緊密封，密封效果更好，杜絕側漏
可調支腳，安裝尺寸可根據現場要求快速調整

表面處理

處理類型	機械拋光、電解拋光、噴砂、酸洗
拋光精度	內壁0.6μm，外壁0.8μm
拋光精度	網藍0.6μm

操作條件

最大操作壓力	0.6MPa、1.0MPa
最大操作溫度	150℃

材料

過濾器殼體	304、316L、SAF2507、碳鋼
吊環螺栓	304
可調支腳	304
密封圈、墊片	EPDM、PTFE、Viton、Sililone

連接

殼體連接	法蘭
進出口	法蘭、快裝、螺紋
壓力表(選配)	M14×1.5內螺紋
排氣閥(選配)	1/4”內螺紋

殼體連接	法蘭
進出口	法蘭、快裝、螺紋
壓力表(選配)	M14×1.5內螺紋
排氣閥(選配)	1/4”內螺紋

上表數據為標準型，可根據客戶要求定制。進出口采用法蘭，未注長度單位為mm。

選型表

	［濾袋數量］	［濾袋型號］	［殼體材料］	［進出口連接］	［密封圈］
JTGDD	1P	2S	4	F	E
	1P=1袋	1S=1號袋：Φ180 x 430	4= 304	F=法蘭	E=EPDM
		2S=2號袋：Φ180x 810	6= 316L	K=快裝	P=PTFE
		3S=3號袋：Φ105 x 230		L=螺紋	V=Viton
		4S=4號袋：Φ105x 380			S=Sililone
