芯式過濾器
多芯衛生級液體過濾器
型號:JTGLD
品牌:JHENTEN
中小流量的衛生級過濾器
JTGLD多芯衛生級液體過濾器,可滿足中小流量要求
整體結構按照衛生級要求設計制造;結構無衛生死角,符合“GMP”規范要求,易清洗;排液徹底,無殘液顧慮
對于部分清洗非??量痰膽?yīng)用,可將過濾器的花盤做成拆卸式,實現全角度清洗
產品特色
超高的拋光等級,內壁采用達到0.3μm,外壁達到0.4μm,絕對衛生級拋光
排氣閥可選快裝形式,可完全拆卸,無衛生死角
小規格過濾器在支腳底部安裝調節螺母,可進行過濾器的高度調節,方便使用。
典型的應用
醫藥行業:各種抗菌素等藥液的過濾
食品飲料業:酒類、礦泉水、飲用水的過濾
石油工業:油田注水過濾
電子工業:高純水過濾
化學工業:各種有機溶劑、酸、堿液的過濾
表面處理
處理類型 | 機械拋光、電解拋光 |
拋光精度 | 內壁0.3μm,外壁0.4μm |
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 150℃ |
滅菌 | 在線或蒸汽滅菌:121℃/30min |
材料
過濾器殼體 | 304、316L |
排氣、液閥 | 304、316L |
吊環螺栓 | 304 |
支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭(吊環螺栓) |
進出口N1、N2 | 快裝 |
壓力表N3(選配) | 1.5”快裝 |
排氣閥N4(選配) | 1/2”快裝 |
排液閥N5(選配) | 1/2”快裝 |
濾芯接頭形式 | 222型、226型(衛生級); |
DOE型(工業級) |

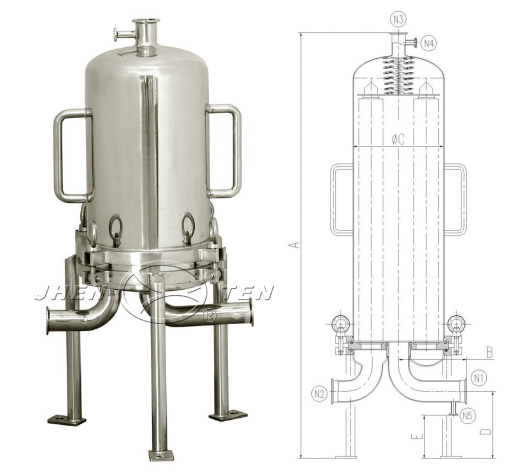

產品結構
尺寸參數 | 3芯(4芯) | 5芯(6芯) | ||||||
10” | 20” | 30” | 40” | 10” | 20” | 30” | 40” | |
A:總高(不含壓力表) | 760 | 1010 | 1260 | 1510 | 780 | 1030 | 1280 | 1530 |
B:進口中心距 | 160 | 160 | ||||||
C:直徑 | Φ204 | Φ235 | ||||||
D:進出口N1、N2離地高度 | 200 | 200 | ||||||
E:排液閥N5離地高度 | 130 | 130 | ||||||
進出口N1、N2尺寸 | 1.5” | 2” |
7芯(8芯) | |||
10” | 20” | 30” | 40” |
805 | 1055 | 1305 | 1555 |
200 | |||
Φ273 | |||
200 | |||
130 | |||
1.5” |
上表數據為標準型,可根據客戶要求定制,未注長度單位為mm。
選型表
[濾芯數量] | [濾芯型號] | [濾芯接頭] | [殼體材料] | [進出口連接] | [密封圈] | |
JTGLD | 5R | 20 | S | 4 | K | E |
3R=3芯 | 10=10”濾芯 | S=226型(衛生級) | 4= 304 | K=快裝 | E=EPDM | |
5R=5芯 | 20=20”濾芯 | T=222型(衛生級) | 6= 316L | P=PTFE | ||
7R=7芯 | 30=30”濾芯 | D=DOE型(工業級) | V=Viton | |||
9R=9芯 | 40=40”濾芯 | S=Sililone | ||||
12R=12芯 |
