搖擺型液體過濾器

型號：JTGYB

品牌：JHENTEN

固液分離過濾器
TGYB搖擺型液體過濾器，特別為固體雜質含量較高的料液場合設計。配合金屬鈦濾芯或不銹鋼濾芯，可實現良好的固液分離效果；筒身可180°翻轉，可將濾芯外部的固體雜質顆粒側底排盡

詳情描述

筒體全部采用優質304或316L不銹鋼材料制造，筒體采用法蘭連接方式，主要用于工業領域脫碳過濾及高氧化性溶液的過濾

產品特色

筒身可180°翻轉，可將濾芯外部的固體雜質顆粒側底排盡
花盤可拆卸，實現側底清洗
過濾器殼底部可設置輪子，方便移動

典型的應用

電子工業：電子、微電子、半導體工業用水等過濾
醫藥工業：原料藥、溶劑性藥液、物料的脫碳過濾等過濾
化學工業：有機溶劑、化學試劑、液體原料、催化劑等過濾
食品工業：啤酒、飲料、礦泉水、植物油、醬油、醋等過濾
煉油工業：油田回流水過濾、海水淡化領域反滲透前的保安過濾

表面處理

處理類型	機械拋光
拋光精度	內壁0.4μm，外壁0.6μm

操作條件

最大操作壓力	0.6MPa、1.0MPa
最大操作溫度	150℃

材料

過濾器殼體	304、316L
排氣、液閥	304、316L
吊環螺栓	304
支腳	304
密封圈、墊片	EPDM、PTFE、Viton、Sililone

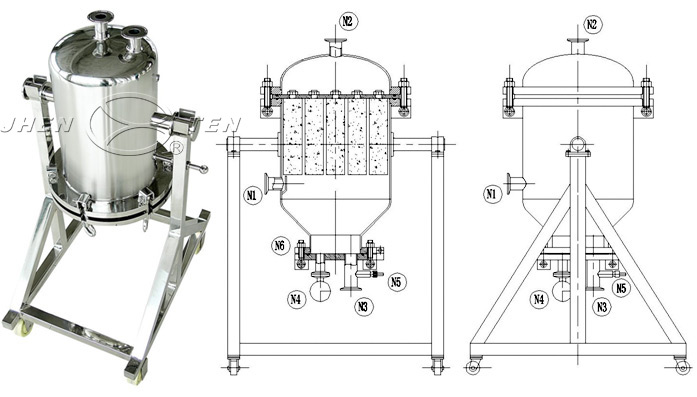

連接

殼體連接	法蘭（吊環螺栓）
進出口N1、N2	快裝、法蘭、螺紋
排污閥N3	快裝
壓力表N4(選配)	快裝
排氣閥N5	螺紋
排渣閥N6	快開法蘭帶鉸葉

選型表

	［濾芯數量］	［濾芯型號］	［濾芯接頭］	［殼體材料］	［進出口連接］	［密封圈］
JTGYB	5R	20	D	4	K	E
	3R=3芯	10=10”濾芯	D=DOE	4= 304	F=法蘭	E=EPDM
	5R=5芯	20=20”濾芯	T=222	6= 316L	K=快裝	P=PTFE
	9R=9芯	30=30”濾芯	S=226		L=螺紋	V=Viton
		40=40”濾芯				S=Sililone
